调速阀:进气节流与排气节流的区别

2024-07-12 09:00:45 安博anbo(中国)

调速阀:进气节流与排气节流的区别

调速阀按照控制方式可分为排气节流阀和进气节流阀。

排气节流阀控制的是出气的流速,而不控制进气流速;

进气节流阀则相反,控制的是进气的流速,而不控制出气流速。

图片关键词

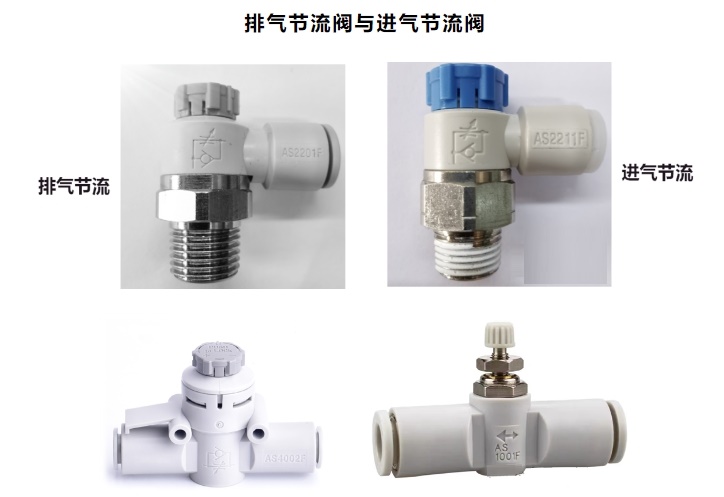

以上两种符号是等效接管作业时需注意方向,如:正面为排气节流,反面为进气节流。注:以上说法均以气源端为进气端,进气意思为进入气缸缸体的气体,排气意思为气缸缸体排出的气体。

进气节流动作原理

图片关键词

排气节流动作原理

图片关键词

排气节流控制特点

优点:

速度容易调整,

针对负载的变化速度稳定。

可以竖直方向控制。

有气缓冲

缺点:

如果排气侧无压缩空气则无法控制(发生急速伸出现象)

气缸移动中,不论负载大小,气源压力100%供给、相对于负载的大小而言,会消耗不必要的空气。

注意点:

气缸开始动作时,请确认排气侧是否有压缩空气。排气侧无压缩空气的状态下让气缸动作的话,会发生活塞杆急速伸出现象,很危险。

活塞杆急速伸出现象是指:排气节流回路的场合,排气侧无压缩空气时或者比供气压力低时,由于无法进行节流控制,执行元件会高速动作,通常,进气节流的时候无急速伸出现象。

排气节流:调节气缸速度容易,气缸活塞运行稳定,是常用的回路元件;


进气节流控制特点

优点:

不受排气侧条件影响;

与排气节流控制相比,动作早一些;

气缸的移动中,因为根据负载的大小供给气源压力;

因此只需要消耗负载的大小相应的空气量。

缺点:

不擅长应对负载的变化,易产生低速爬行;

易受外力以及负载的惯性作用影响,竖直方向很难控制;

急剧排气会发生热膨胀,气缸内会产生结露;

很难使用气缓冲。

进气节流:虽然也能控制流量变化,但难以控制速度稳定性,一般只用于单作用气缸、夹紧缸和低摩擦气缸等的速度控制。

排气节流与进气节性能对比

图片关键词



TAG: 调速阀
